ماشاءالله
وراء النهر شوفي هالشرح شامل لطلبك
نستطيع ان نقول بان جميع كروت الشاشة مع شرائح ATI او Nvidia الموجودة هذا اليوم في الاسواق تحتوي على فتحة اخراج للتلفزيون VIDEO OUT .
وللتأكد من وجود هذه الفتحة في اي كارت للشاشة, ننظر الى جميع المخارج الموجودة خلفه, حيث تكون هذه الفتحة على نوعين وكما تاتي:
1- ألفتحة ألصفراء Composite
تكون هذه الفتحة مدورة الشكل ولونها أصفر, لكن في بعض كروت الشاشة تكون لون هذه الفتحة أسود. نجد بجانب هذه الفتحة كتابة TV OUT .
نستخدم لمثل هذه الفتحة كابل Composite Cable ذو رأسين متشابهين , عادة تكون رؤوس هذا الكابل صفراء اللون ايضا.
يتم توصيل أحد ألرأسين الى الفتحة الصفراء في كارت الشاشة والاخر الى فتحة دخول الفديوVideo في التلفزيون.

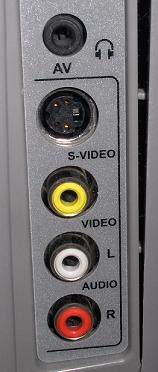

نجد من الصورة اعلاه ان فتحة Video في التلفزيون صفراء اللون ايضا وتقع خلف التلفزيون او في الجانب.

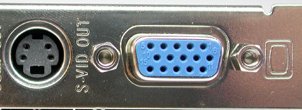

2- ألفتحة ألسوداء S-video
وتسمى هذه الفتحة بسوبر فديو, وهي مدورة الشكل سوداء وفيها ثقوب صغيرة, نجد بجانب الفتحة كتابة TV OUT .
في بعض انواع كروت الشاشة والاجهزة المحمولة , تكون هذه الفتحة باللون الاصفر.

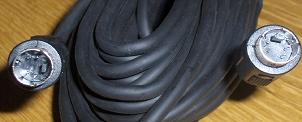

نستخدم كابل S-video ذو رأسين متشابهين للتوصيل بين كارت الشاشة والتلفزيون وتكون روؤس هذا الكابل أسود اللون في الغالب.
يجب ان تتوفر هذه الفتحة s-video في التلفزيون ايضا حتى نستطيع توصيله بالكابل أعلاه كما مبين في الصورة أدناه.

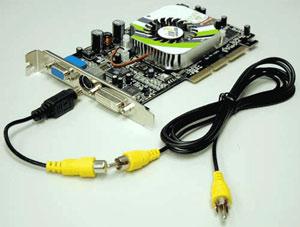

في حالة عدم أحتواء التلفزيون على هذه الفتحة, نستخدم كابل محول يقوم بتحويل فتحة S-video في كارت الشاشة الى فتحة Composite حتى نتمكن من توصيلها الى التلفزيون بكابل Composite Cable .
&رفال&
•
بعض كروت الشاشة تحتوي على كلتا الفتحتين, مما يجعلك تختار الفتحة المناسبة لعملية التوصيل.

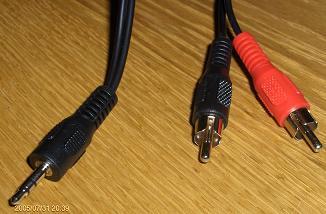

لاحظ ان هذه الفتحات تسمح بتوصيل الصورة فقط الى التلفزيون, ولاجل توصيل الصوت ايضا , نستخدم كابل الصوت ادناه
ألرأس الاسود على يسار الصورة يتم وضعه في فتحة أخراج الصوت في كارت الصوت في الكمبيوتر, بينما ألرأسيين الاحمر والاسود في يمين الصورة يتم وضعهما في فتحتي الصوت الاحمر والابيض في التلفزيون .
بعض التلفزيونات القديمة أو التجارية لاتحتوي على فتحات ادخال الفديو والصوت, لذا نستعين بمحول اسمه مشط Scart , يركب في المكان المخصص له في التلفزيون , ثم يوصل كابلات الفديو والصوت اليه.
بعد الانتهاء من عملية التوصيل , من الافضل اعادة تشغيل الكمبيوتر.
لاحظ ان هذه الفتحات تسمح بتوصيل الصورة فقط الى التلفزيون, ولاجل توصيل الصوت ايضا , نستخدم كابل الصوت ادناه
ألرأس الاسود على يسار الصورة يتم وضعه في فتحة أخراج الصوت في كارت الصوت في الكمبيوتر, بينما ألرأسيين الاحمر والاسود في يمين الصورة يتم وضعهما في فتحتي الصوت الاحمر والابيض في التلفزيون .
بعض التلفزيونات القديمة أو التجارية لاتحتوي على فتحات ادخال الفديو والصوت, لذا نستعين بمحول اسمه مشط Scart , يركب في المكان المخصص له في التلفزيون , ثم يوصل كابلات الفديو والصوت اليه.
بعد الانتهاء من عملية التوصيل , من الافضل اعادة تشغيل الكمبيوتر.
&رفال&
•
بسم الله الرحمن الرحيم
موقع مداد
www.midad.me
رمضان . . . أهلا ومرحبا بالضيف الكريم الذي سرعان ما يمضي , ففي رمضان تتضاعف الأجور وتصفد مردة الشياطين وتفتح أبواب الجنة وتغلق أبواب النيران فهو شهر خير وبركات . . . يحسن بنا نحن المسلمين أن نستعد لاستقباله خير استقبال . . . فالمسافر يستعد لسفره ، والموظف يستعد بالدورات التدريبية لوظيفته كلما ازدادت أهمية , والشياطين تستعد لهذا الشهر أو توسوس للناس - قبل أن تصفد فيه - بأنواع الملاهي كالأفلام والألعاب الفارغة ، ونحن المسلمين ينبغي علينا أن نستعد له أفضل استعداد ، فما أسعد من استفاد من رمضان من أول يوم ومن أول لحظة . . .
شهر رمضان: يقول عنه النبي – صلى الله عليه وسلم- : "رغم أنفه ثم رغم أنفه ثم رغم أنفه" وفي رواية "خاب وخسر كل من أدرك رمضان ولم يُغفر له ذنبه ".
فإليك أخي وإليك أختي هذه الوصايا القليلات نسأل الله أن ينفعنا وينفعكم بها وكل رمضان وأنتم بخير .....
يا ظمآن إلى رمضان
يا باغي الخير أقبل .. فقد أقبل رمضان
وقفة مع النفس قبل رمضان
وقفات قبل رمضان
وقفات على أبواب رمضان
***************
موقع مداد
www.midad.me
رمضان . . . أهلا ومرحبا بالضيف الكريم الذي سرعان ما يمضي , ففي رمضان تتضاعف الأجور وتصفد مردة الشياطين وتفتح أبواب الجنة وتغلق أبواب النيران فهو شهر خير وبركات . . . يحسن بنا نحن المسلمين أن نستعد لاستقباله خير استقبال . . . فالمسافر يستعد لسفره ، والموظف يستعد بالدورات التدريبية لوظيفته كلما ازدادت أهمية , والشياطين تستعد لهذا الشهر أو توسوس للناس - قبل أن تصفد فيه - بأنواع الملاهي كالأفلام والألعاب الفارغة ، ونحن المسلمين ينبغي علينا أن نستعد له أفضل استعداد ، فما أسعد من استفاد من رمضان من أول يوم ومن أول لحظة . . .
شهر رمضان: يقول عنه النبي – صلى الله عليه وسلم- : "رغم أنفه ثم رغم أنفه ثم رغم أنفه" وفي رواية "خاب وخسر كل من أدرك رمضان ولم يُغفر له ذنبه ".
فإليك أخي وإليك أختي هذه الوصايا القليلات نسأل الله أن ينفعنا وينفعكم بها وكل رمضان وأنتم بخير .....
يا ظمآن إلى رمضان
يا باغي الخير أقبل .. فقد أقبل رمضان
وقفة مع النفس قبل رمضان
وقفات قبل رمضان
وقفات على أبواب رمضان
***************
يعطيك العافية تعبتك معاي
بالنسبة لكمبيوتري فيه usb وفيه مثل المربع الازرق اللي فيه ثقوب كثيييييرة لكن الفتحة المدورة اللي عليها ارقام للاسف مافيه .
بالنسبة لكمبيوتري فيه usb وفيه مثل المربع الازرق اللي فيه ثقوب كثيييييرة لكن الفتحة المدورة اللي عليها ارقام للاسف مافيه .
الصفحة الأخيرة
هذا واحد من الاشكال مره نزلته سكريه لما فتحنا هالسيرة
ويكون سلك طرفه يدخل فيه والطرف التاني في التلفزيون تشبكيه ويكون احمر واصفر
انا بجهازي المخرج مربع وثقوبه كتيره ولونه ازرق وبرضو تلقيه مثل الاول بس طرف يدخل في المربع هذا
والتاني براسين اصفر واحمر في التلفزيون نشبكه
مثل الصورة هذي
وتلقي التوصيلات عند هارفي نورمان او ديك سميث
