السلام عليكم ورحمها الله وبركاته..
عشان تكتمل سلسله كيف تصمم لازم ماننسى هالعنصر المهم
اليوم حبيت تشاركوني بالهموضوع اللي مانستغنى عنه في اي تصميم وهي
الــــــــــــــــــــــــــسلالم
مجموعة من الدرجات
وضعت بترتيب
لوصل الأدوار المختلفة
في المبنى فهي تعمل على ربط أدوار المبنى ببعضها ربطا رأسيا.
تستعمل مواد كثيرة لتشييد السلالم مثل الطوب أو الحجر أو الخشب أو الحديد أو الخرسانة أو البلاستيك.....الخ . وفي بعض الحالات تكسى السلالم بالرخام
أو أي تشطيبات مناسبة.
مكان وضع السلم
يجب أن يوضع السلم في مكان يخدم فيه الغرض الذي شيد من أجله ويتطلب عادة حرص في التصميم والتشييد لكل الاحتمالات. كمثل حدوث حالة الحريق أو أي طارئ فإن السلالم ستكون الوسيلة الوحيدة للهروب. وعموما فإنها توضع بجانب المداخل الرئيسية في المباني العامة مثل مباني المكاتب أو المدارس أو المستشفيات....الخ. أما في المساكن فتوضع عادة في مركز المبنى لإعطاء سهولة الوصول لكل السكان بجانب المحافظة على خصوصيتهم في نفس الوقت.
يجب عمل السلالم بشكل مريح يسهل لمستعمليها الصعود أو النزول منها بطريقة مأمونة وبدون أضرار أو صعوبة في استعمالها في حيز المساحة المتاحة لها.
What Kind of Stair?
Straight
Can be split with
a landing for a U
or L stair

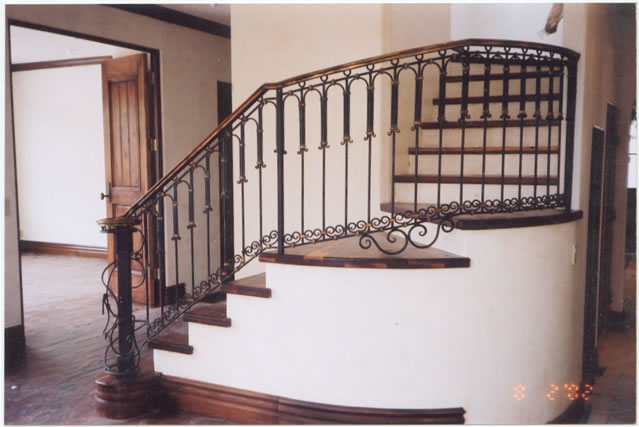

Flare
The first several steps flare out to give the look of
a curved stair

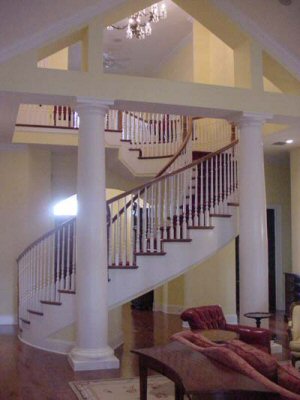

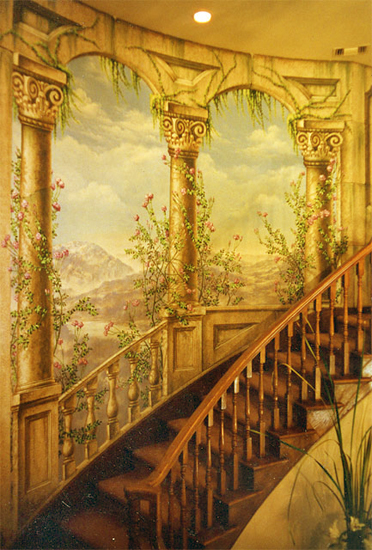

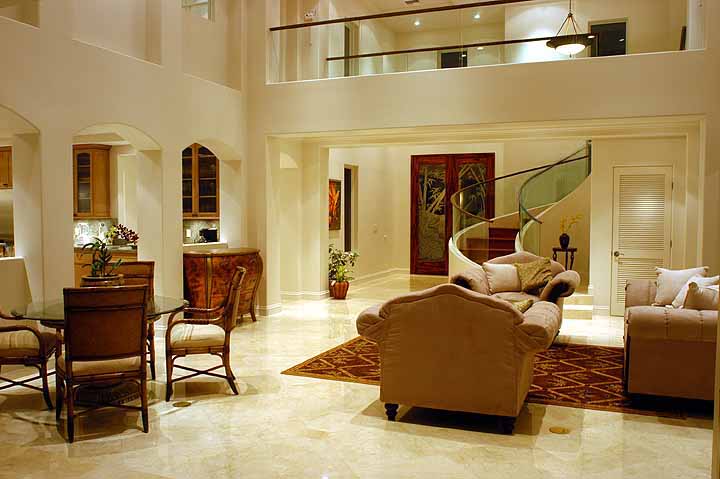

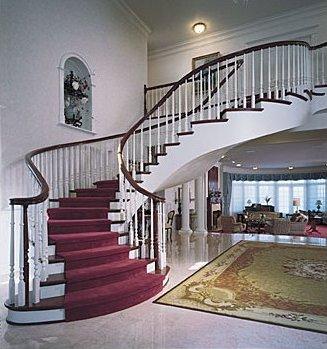

Curve
The shape follows
a constant radius or arc of a circle
Spiral
Used where space
is limited; stair is supported by a center pole. See Spirals for options.
أ- السلالم ذات النوائم المتوازية 1- سلالم اتجاه واحد : ترتفع من دور إلى آخر في اتجاه واحد سواء كانت لها صدفة وسطية أو بدونها وفي بعض الحالات تسمى سلالم الكشك نظرا لكثرة استعمالها عبر التاريخ في ذلك
2- سلالم تلف ربع اتجاه : ترتفع السلالم من دور إلى آخر حيث تأخذ نوائم الدرجات المتوازية اتجاهين مختلفين على أن يكون تغيير اتجاه السلالم على زاوية 90 بعد الوصول إلى صدفته الوسطى وقد يسمى في هذه الحالة : سلالم قائمة الزاوية وتستعمل هذه السلالم كثيرا في المساكن النصف منفصلة ذات الدورين نظرا لاقتصادياتها الكبيرة في المساحة المأخوذة لها. وقد تستبدل الصدفة الرباعية إلى درجات مروحة لجعل السلالم أكثر اقتصادا مما سبق.
3- سلالم تلف نصف اتجاه : يرتفع السلم من دور إلى آخر حيث تأخذ نوائم الدرجات المتوازية اتجاهين مختلفين على أن يكون تغير اتجاه السلم على زاوية 180 بعد الوصول إلى صدفتها الوسطى وقد توصف هذه السلالم بإحدى النوعين الآتيين :
سلالم رجل الكلب:
نسبة إلى تشبيه قطاع هذا النوع من السلالم إلى رجل الكلب الخلفية حيث تكون قلبات السلالم متعاكسة الاتجاه ولا يوجد بينها أي فراغ في المسقط الأفقي ويستعمل هذا النوع كثيرا في سلالم الهروب في المباني المقاومة للحريق نظرا لعدم وجود بئر مفتوح بين قلبات السلم يسمح بسهولة انتشار الحريق سواء اللهب أو الدخان بين أدوار المبنى
سلالم ذات الآبار المفتوحة :
والوصف يرجع إلى الآبار الموجودة بين القلبات حيث تعطي هذه الآبار إضاءة كافية لها بجانب إشعار مستعمليها بالطمأنينة خلال السير عليها أو قد تستغل هذه الآبار في حالة مقاساتها الكبيرة في إقامة مصاعد مناسبة فيها ولو أن هذا غير مفضل في الوقت الحاضر نظرا للخطورة الشديدة لأمان الناس
4- سلالم تلف ثلاثة أرباع اتجاه : وهي سلالم تغير اتجاهها خلال 270 حيث تستعمل كثيرا نظرا لاقتصادياتها في المساحة الأفقية المأخوذة لها.

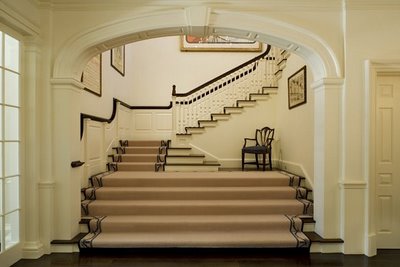

5- سلالم ذات الطابع الخاص : وهي سلالم تستعمل في الأماكن العامة أو القصور أو خلافه ومن أهمها السلالم ذات الاتجاه المزدوج فهي تبدأ بقلبة سلم عريض وبعد ذلك ينقسم إلى قلبتين عند الصدفة الوسطى حيث يكون كل منهم أصغر من قلبة بداية السلم.
ب – السلالم الهندسية : ويوجد اتجاهات لمسارات رئيسية مختلفة للسلالم الهندسية فمنها ذات القلبة الواحدة أو القلبتين.
وتشيد هذه السلالم
بعمل النوائم مسلوبة في المسقط الأفقي حيث يكون الجزء الأقل عرضا قرب المركز مطلة على البئر المفتوح كما في السلالم الآتية :
- السلالم الدائرية
- السلالم نصف الدائرية
- السلالم البيضاوية
- السلالم النصف بيضاوية
- السلالم الحلزونية
وماهي الانواع وكيفيه ال***** وطرق التشييد
أنواع السلالم المختلفة
1) السلالم الخشبية البسيطة: من الأجزاء المهمة فيها التراكيب الخاصة بفخذى السلم الطالع والنازل.
2) السلالم الخشبية الفارغة: تثبت الدرجات على الأفخاذ الخشبية بزوايا من الألمنيوم المصبوبى .
3) السلام الخشبية الفارغة بدون قائمة: تعتبر أقل تكلفة وأكثر استعمال فى المحال التجارية وفى هذة الحالة تكون الدرجات القائمة أكثر سمك من مثيلاتها فى السلالم الأخرى وتربط الأفخاذ عادة بجاويط من الحديد زيادة فى متانة السلم.
4) السلالم الخشبية المغربية: لها طريقة خاصة لتحديد شكل الفخذ الذى يكون غالبا غير منظم حيث ترسم قطاعات الدرج عند اتصالها بالفخذ والخط الذى يرسم مرة بروؤس الدراجات ليحدد لنا شكل الفخذ.
5) السلالم من الحجر أو الرخام.
6) السلالم الحجرية
7) السلالم الحلزونية الحجرية:السلم الحلزونى بدون محور تثبت أطراف درجاتة داخل الحائط وتحمل فوق بعضها, أما المحورى فتكون أطراف درجاتة الخارجية على أعمدة تحمل على الدرجات السفلى أو تثبت فى الحائط.
8) السلالم الخرسانية الحلزونية: يبين الرسم سلم مصنوع من درجات مسلحة مصبوبة على انفراد تثبت فوق بعضها و يصب فى الفراغ الداخلى عمود مسلح فى المركز.

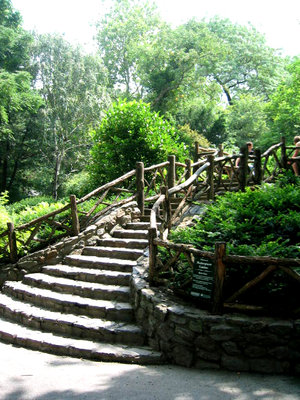

9) السلالم الخارجية للحدائق:تختلف باختلاف المساحة والغرض. و أنواعها:
1-سلم بسيط. 2- سلم نصف هرمى.
3- سلم قلبة واحدة. 4-سلم قلبتين باتجاهين.
5-سلم ذو منحنيات للحدائق الكبيرة. 6-سلم ذو مدخلين لحديقة قصر.
10) السلالم من الخرسانة المسلحة: يمكن عملها بصب الدرجات وحدها وتركبها مثل السلالم الحجرية أو صب حصيرة مشكلة أو غير مشكلة الدرجات وتلصق بعد ذلك بالخامات الازمة.
11) السلالم من بلاطات الخرسانية: سلم مركب من بلاطات خرسانة مسلحة سمك 4.5 نائمة و4 سم للقائمة مثبت فى الحائط ومن الجهة الأخرى مرتكزة على زاوية حديد 8×4×0.5 سم وهو مغطى بطبقة من الكاوتشوك سمك 7 مم للنائمة و 5 مم للقائمة وتلصق على البلاطات بواسطة مادة لاصقة لبنة و الكوبستة قطر 4.5 سم من معدن اتيكروبدال ومركبة على خوص حديد 3.5×0.5 سم وهى مثبتة فى زاوية السلم الحديدية.
12) السلالم الخارجيةالبسيطة.
13) السلالم المعدنية البسيطة.
14) السلالم الحديدية.
15) السلالم للقفز بأحواض السباحة: أصبحت من أهم الأعمال المعمارية إذ أنها تعطى مظهرا خاصا للحمام ولذلك يعتنى المعماريون بدراسة تصميمها متقيدين بالمقاسات المصطلح عليها عالميا.
16) السلالم لمنحدر الانزلاق باحواض السباحة: منزلق لحوض السباحة بارتفاع 3.20 م يوصل إلية سلم من الخرسانة المسلحة مركبين على كمرة مسلحة بشكل عقد.وهذه الطريقة للإنزلاق تستعمل فى حمامات الأطفال للتسلية.
17) السلالم المتحركة للمكتبات.
18) السلالم المتخفية فى الاسقف: تستعمل عادة للوصول إلى الصندرة بالمساكن وذلك لكى لا تشغل حيز ثابت وعند استعمالها تجذب بواسطة سلسلة تحرك السلم على محور بأرضية الصندرة ويهبط السلم إلى أسفل لإستعماله.

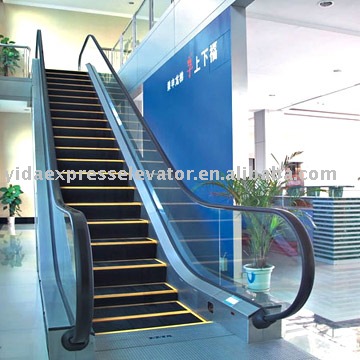

19) السلالم المتحركة: عدة أنواع وهى تستعمل عادة فى الأماكن المكتظة بالناس لسرعة الحركة ويمكن أن تكون فى اتجاة واحد أو اتجاهين متضادين أو متوازيين.
